Системы мониторинга

Системы мониторинга (СМ) параметров силового трансформаторного оборудования класса напряжений 110-1250кВ предназначены для непрерывного измерения и регистрации основных параметров трансформаторов, автотрансформаторов и реакторов в процессе эксплуатации. Современные системы СМ позволяют выявлять дефекты в работе силовых трансформаторов и другого оборудования ПС на ранней стадии их развития, а следовательно принимать решение по ликвидации дефектов до возникновения аварийных ситуаций. Это не только предотвращает значительные ущербы, но и сокращает время простоя, снижает затраты на ремонты и продляет срок службы трансформаторов.

БПА является представителем и сервис-партнером компании ООО «Энергоавтоматизация», г. Запорожье – производителя СМ (систем независимого контроля - СНК) типа SAFE-Т. БПА осуществляет продвижение систем SAFE-Т на территории РФ, выполняет лицензионное производство, оказывает услуги по монтажу и пуско-наладке, гарантийному и сервисному обслуживанию SAFE-Т, а также приборов непрерывного контроля газо-влагосодержания в трансформаторном масле типа Calisto, производства компании Morgan Schaffer Inc, Канада.

Функциональные возможности СНК:

  • осуществление непрерывного контроля состояния силового трансформаторного оборудования в режиме “on-line”;
  • своевременное предоставление информации оперативному персоналу для контроля и регулирования режимов работы оборудования и своевременного принятия необходимых мер при предаварийных режимах, а также информации для анализа аварийных режимов;
  • анализ состояния силового трансформаторного оборудования по накопленным за весь период эксплуатации архивам параметров и событий.

Системы SAFE-Т и приборы Calisto аттестованы в ФСК ЕЭС.

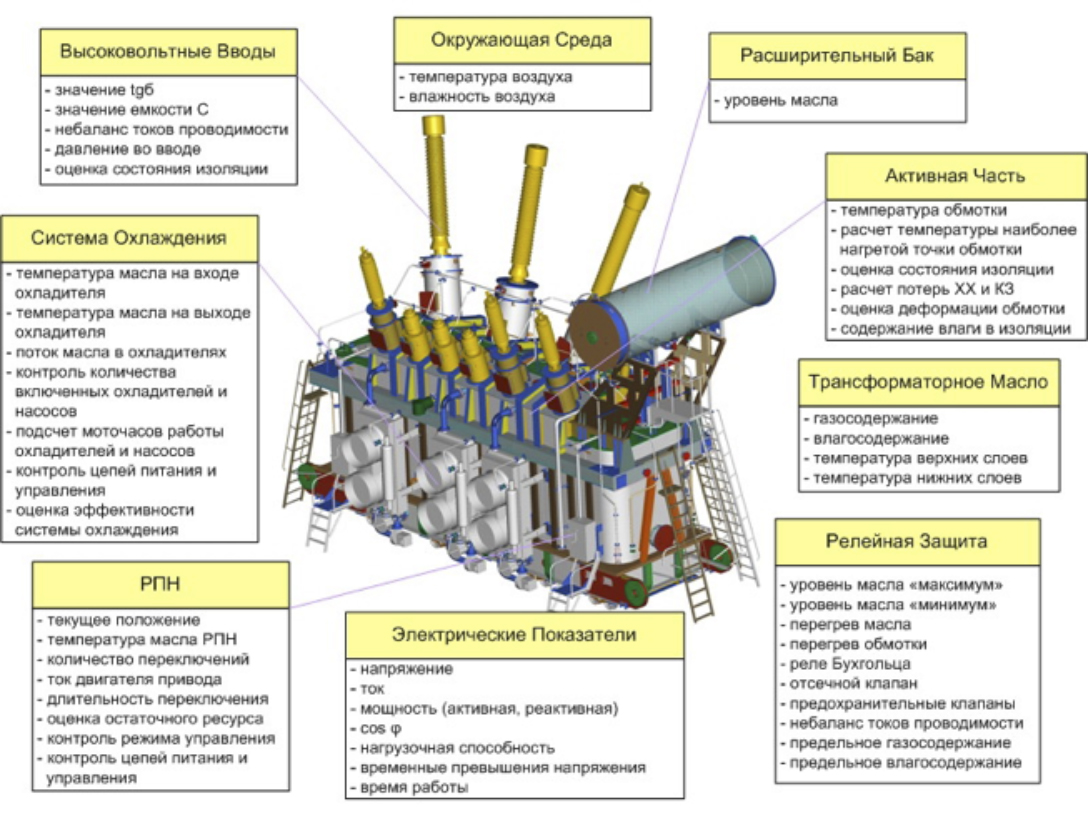

Контролируемые параметры SAFE-Т:

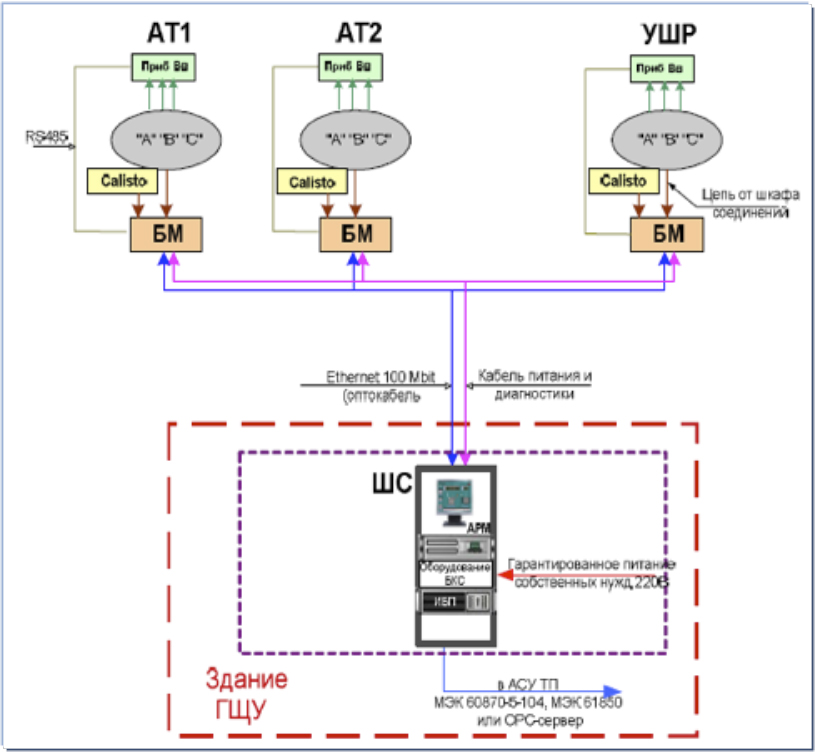

Структурное построение SAFE-Т:


Обозначения, приятые на на схеме:

АТ1, АТ2 – автотрансформаторы,
УШР – управляемый шунтирующий реактор,
Приб_Вв – прибор контроля качества изоляции вводов,
Calisto – прибор контроля Н2 и влаги, растворенных в масле,
БМ – блок мониторинга,
ШС – шкаф системный,
БКС – оборудование блока концентрации сети,
АРМ – автоматизированное рабочее место оператора,
ИБП – источник бесперебойного питания

Конкурентные преимущества СНК SAFE-T:

  • база данных параметров трансформаторного оборудования формируется и хранится на твёрдотельном диске в блоке мониторинга (БМ), что обеспечивает надежное сохранение первичной информации непосредственно после её считывания в цепи: Контролируемый объект (первичные датчики) → БМ → Ethernet → БКС → Ethernet → АРМ;
  • БМ могут работать автономно в течение длительного периода времени (не менее 30 лет) при отключенном АРМе. При этом будут выполняться все функции по сбору, обработке и накоплению информации с контролируемого объекта;
  • базы данных АРМа за период времени отключения восстанавливаются с баз данных БМ автоматически;
  • операционная система и интерфейс оператора русифицированы;
  • система предоставляет возможность удалённого контроля и просмотра с оперативными данными и работы с базой данных стандартным браузером посредством встроенного Web-сервера;
  • система имеет возможность интеграции в АСУ ТП подстанции;
  • для защиты системы от несанкционированного доступа используется электронный ключ;
  • при изготовлении систем использованы высоконадёжные компоненты от ведущим мировых производителей.

Одним из основных элементов системы мониторинга является датчики газо-влагосодержания. Рекомендация БПА - приборы Calisto, которые являются воплощением 15-летнего опыта работы компании Morgan Schaffer Inc (Канада) в сфере производства приборов непрерывного мониторинга и портативных анализаторов газа и новейших технологий измерений растворенного водорода, угарного газа и воды.

Предел чувствительности приборов Calisto позволяет получить такие точные результаты измерений, которые превосходят аналогичное оборудование в данной отрасли промышленности.

Примеры реализованных проектов:

Поставка систем мониторинга SAFE-T

Система непрерывного контроля типа SAFE-T получила большое распространение в России, Казахстане и Украине. Полный референс внедрений представлен на сайте компании-разработчика – Энергоавтоматизация, г. Запорожье. (http://www.enera.com.ua/company/introduction/)

Типовая система SAFE-T построена по трех-уровневой схеме:

  • Уровень I включает в себя исполнительные механизмы и первичные датчики, которые обеспечивают измерение и фиксирование параметров, характеризующих состояние объекта. Первичные датчики и измерительные системы должны иметь стандартный выход сигнала и интерфейс (RS232, RS485, Ethernet, 0(4)-20 mA, 0-10 В, Pt100). Перечень управляющих воздействий, измеряемых и контролируемых параметров, а также состав первичных датчиков и измерительных систем для конкретного объекта контроля определяется при разработки ТЗ и фиксируется в договоре.
  • Уровень II предназначен для сбора информации от первичных датчиков и включает блок мониторинга (БМ), который осуществляет реализацию локальных управляющих алгоритмов и информационный обмен с уровнем III (автоматизированным рабочим местом оператора), а также накопление и хранение данных от первичных датчиков на твердотельном диске. Весь комплекс технических средств уровня II, устанавливается в специальном шкафу, расположенном вблизи контролируемого объекта.
  • Уровень III включает в себя шкаф системный (ШС) с блоком концентрации сети (БКС) и автоматизированное рабочее место (АРМ) оператора. БКС обеспечивает информационную связь блока мониторинга с АРМ. АРМ осуществляет визуализацию состояния контролируемых и рассчитываемых параметров трансформаторного оборудования, отображение сигналов срабатывания аварийной и предупредительной сигнализации. АРМ обеспечивает накопление, хранение и обработку баз данных технического состояния трансформаторного оборудования

Функциональные возможности системы:

  • контроль электрических параметров (токи, напряжения, активные, реактивные мощности, cosФ) сторон ВН, СН, НН;
  • контроль качества изоляции вводов ВН, СН с регистрацией абсолютных значений тангенсаугла диэлектрических потерь, емкости изоляции и их изменений;
  • контроль характеристик и локации ЧР в узлах силового оборудования (прибор не входит в комплект поставки СНК);
  • контроль газо- и влагосодержания в трансформаторном масле (прибор не входит в комплект поставки СНК);
  • контроль температуры обмоток;
  • контроль температуры верхних слоев масла;
  • контроль температуры нижних слоев масла;
  • контроль эксплуатационного ресурса устройства регулирования под напряжением (РПН) в т.ч. продолжительность работы на текущей (каждой) отпайке, кол-во переключений общее, продолжительность переключения, регистрация отказов;
  • контроль эксплуатационного ресурса системы охлаждения;
  • контроль допустимых систематических и аварийных перегрузок;
  • контроль отработанного ресурса и прогнозирование срока эксплуатации трансформаторного оборудования на основе расчетных моделей в режиме реального времени, с выдачей рекомендаций по оптимизации режимов работы;
  • контроль срабатывания технологических защит;
  • вывод оперативной и архивной информации на дисплей автоматизированного рабочего места оператора (АРМ) с обеспечением возможность автоматической диагностики контролируемого силового оборудования подстанции с одного АРМ оператора;
  • формирование сигналов предупредительной и аварийной сигнализации по всем
  • контролируемым параметрам;
  • запись и хранение полученной информации в течении всего периода эксплуатации оборудования с автоматическим созданием резервного копирования данных технического состояния оборудования в процессе работы; база данных измеренных параметров формируется и хранится на твердотельном диске в контроллере блока мониторинга (БМ) с обеспечением сохранности информации непосредственно считанной с первичных датчиков сроком не менее 30 лет (требование Распоряжения №538р);
  • СНК обеспечивает автономный сбор, обработку и накопление измеренной информации;
  • любые отказы в системе мониторинга не приводят к выходу из строя первичных датчиков и измерительных систем (аналоговых и релейных), к потере информации с функционирующих устройств, а так же формированию ложных сигналов;
  • несанкционированное снятие первичного питания с СНК не приводит к потере накопленной информации;
  • автономная работа СНК в течение 60 мин при пропадании гарантированного питания (требование Распоряжения №538р);
  • самодиагностика СНК;
  • интеграция СНК в АСУ ТП (по протоколу ОРС или МЭК 60870-5-104);
  • удалённый просмотр оперативных и архивных данных через встроенный WEB-сервер.

Перечень математических моделей и экспертных оценок, реализуемых типовой системой SAFE-T:

Модель Описание
Временные превышения напряжения на стороне ВН Анализ и регистрация в соответствии с требованиями ГОСТ 1516.3-96.
Мощность контролируемого оборудования Постоянный расчет активной и реактивной мощности, cosj по сторонам ВН, СН, НН
Температура наиболее нагретой точки обмотки Постоянный расчет температуры наиболее нагретой точки обмотки по данным температуры верхних слоев масла (измеренной датчиком) и нагрузки в соответствии МЭК 60076-7.
Содержание влаги в изоляции. Температура образования пузырьков пара Преобразование данных относительного влагосодержания масла в абсолютное. Расчет влагосодержания твердой изоляции в местах перегрева. Определение температуры закипания, запас по температуре закипания.
Старение изоляции Расчет старения изоляции по температуре наиболее нагретой точки обмотки и расчетному влагосодержанию твердой изоляции. Прогноз старения и общего износа. ГОСТ 14209-97 (МЭК 354-91), МЭК 60076-7.
Состояние и эффективность системы охлаждения Расчет температуры верхних слоев масла по МЭК 60076-7 или ГОСТ 14209-97 и сравнение ее с фактической. Непрерывный контроль режима работы системы охлаждения (уровней охлаждения).
Состояние устройства РПН Расчет перепада температур масла в основном баке и баке контактора РПН. Определение механического и электрического износа контактов.
Оценка состояния основной изоляции высоковольтных вводов ВН, СН Расчет параметров основной изоляции высоковольтных вводов (тангенс угла диэлектрических потерь, емкость и их изменения) на основе данных от внешнего прибора контроля
Нагрузочная способность трансформатора Расчет нагрузочной способности трансформатора по ГОСТ 14209-97 (МЭК 354-91) или МЭК 60076-7. Допустимые величины и время перегрузки без ущерба для общего срока службы.
Характеристики ЧР Определение характеристик разрядной активности ЧР в АТ на основе данных от внешнего прибора контроля.
Комплексная оценка состояния оборудования в «текущий» момент эксплуатации Комплексная оценка технического состояния силового оборудования на «текущий» момент эксплуатации в соответствии с распоряжением ОАО «ФСК ЕЭС» от 02.08.2011 № 538р с учетом требований РД 34.45- 51.300-97.

Техническое обслуживание и восстановление систем мониторинга мониторинга типа SAFE-T (Энергоавтоматизация), T-Monitor (АББ),

Силами компании БПА выполнен комплекс работ по техническому обслуживанию и восстановлению систем мониторинга различных производителей(Энергоавтоматизация, АСУ-ВЭИ, АББ), установленных на подстанциях ФСК ЕЭС:

МЭС Центра:

  • Московское ПМЭС: СМ типа SAFE-T на ПС Бескудниково, ПС Чагино, ПС Западная
  • Валдайское ПМЭС: СМ типа T-Monitor на ПС Калининская, СМ типа SAFE-T на ПС Бологое;
  • Верхне-Донское ПМЭС: СМ типа СУМТО на ПС Северная, СМ типа SAFE-T на ПС Липецкая;
  • Волго-Окское ПМЭС: СМ типа T-Monitor на ПС Звезда.

МЭС Северо-Запада:

  • Ленинградское ПМЭС: СМ типа SAFE-T на ПС Ленинградская, СМ типа Hydran M2 на ПС Ржевская
  • Новгородское ПМЭС: СМ типа СУМТО на ПС Новгородская, СМ типа СУМТО на ПС Юго-Западная, СМ типа SAFE-T на ПС Чудово, СМ типа SAFE-T на ПС Окуловская,
  • Выборгское ПМЭС: СМ типа SAFE-T на ПС Каменногорская
  • Брянское ПМЭС: СМ типа SAFE-T на ПС Талашкино
  • Карельское ПМЭС: СМ типа T-Monitor на ПС Княжегубская, СМ типа Calisto на ПС Лоухи

МЭС Сибири:

  • Омское ПМЭС: ПС Таврическая

МЭС Урала:

  • Южно-Уральское ПМЭС: СМ типа Calisto на ПС Новометаллургическая

Работы по восстановлению и обслуживанию СМ силового оборудования выполнялись в два этапа.

Этап 1: Техническое обследование СМ (инспекция), включая:

  • Определение текущего состояния эксплуатируемых СМ;
  • Составление уточненной дефектной ведомости (ведомости объемов работ) с указанием видов производимых работ, физических объемов и коэффициентов на условия производства работ;
  • Разработка плана-графика работ по восстановлению и техническому обслуживанию СМ;
  • Согласование дефектной ведомости и план-графика работ с Заказчиком;
  • Составление для каждой СМ локального сметного расчета по ее восстановлению и техническому обслуживанию;

Этап 2: Восстановление и техническое обслуживание СМ, включая:

  • поставку оборудования, материалов и запасных частей, требуемых для производства работ. Стоимость оборудования, материалов и запасных частей должна быть определена в на Этапе 1 и зафиксирована в локальных сметных расчетах;
  • восстановление и проведение технического обслуживания СМ, установленных на силовом оборудовании в объеме согласно п.5. и результатов инспекции СМ;
  • Оформление документации по итогам выполнения работ: актов выполненных работ, протоколов испытаний.

КИП и полевое оборудование

Сектор «КИП и полевого оборудования» выполняет задачи по проектированию, подбору и поставке Контрольно измерительных приборов , запорно-регулирующей арматуры, вспомогательной электроаппаратуры и закладных конструкций .

Сотрудники сектора КИП – высококвалифицированные специалисты имеющие опыт выполнения проектов полевого оборудования для широкого спектра отраслей промышленности. Основным направлением деятельности является выполнение проектов и поставка оборудования для Нефтегазовой промышленности России и стран СНГ.

ООО "БПА" является официальным дистрибьютором ведущих производителей оборудования КИП и запорно-регулирующей арматуры:

Invensys, Krohne, Emerson, Endress&Hauser, Honeywell, Siemens, Yokogawa, Masonelian, Dräger, Daily Telemetrics, Wika, Jumo, Тесей, Tescom, DK-lock, Seba Hydrometrie, Flowserve, Rotork



Системы РСУ, ПАЗ и ППА

Разработка и внедрение проектов систем управления РСУ, ПАЗ и ППА

Предлагаемые технические решения строятся на серийно выпускаемом оборудовании и программном обеспечении как отечественного, так и импортного производства прошедшими испытания и подтвержденными соответствующими документами (сертификатами, разрешениями на применение в России):

  • «Сертификат соответствия» Госстандарта России;
  • «Сертификат об утверждении типа средств измерений» Госстандарта России;
  • Для оборудования устанавливаемого во взрывоопасных зонах «Свидетельство о взрывозащищенности электрооборудования»;
  • Разрешение Ростехнадзора (Госгортехнадзора) на применение в Российской Федерации

Автоматизированные системы учета АСКУЭ, АСТУЭ, АИИСКУЭ

Автоматизированные системы коммерческого и технического учета электроэнергии и энергоресурсов (АСКУЭ/АСТУЭ/АИИС КУЭ) на всех этапах, от производства до потребления, становится обязательным условием эффективного функционирования энергосистем и промышленных предприятий.

Компания БПА обеспечивает полный комплекс услуг по созданию автоматизированных систем учета «под ключ»:

  • обследование объектов, предложение эффективных технических решений,
  • проектирование,
  • комплектация и поставка оборудования, вычислительной техники и программного обеспечения,
  • выполнение строительно-монтажных и пуско-наладочных работ по установке узлов учета электроэнергии и других энергоресурсов,
  • внедрение автоматизированных систем учета электроэнергии (АИИС КУЭ/АСТУЭ) и энергоресурсов на базе программного комплекса АСКУЭ «Энергосервер»,
  • работы по сертификации систем как средства измерения, на соответствие требования оптового рынка.

Ключевым продуктом компании БПА в этом направлении является программный комплекс АСКУЭ «Энергосервер», предназначенный для создания современных автоматизированных систем учета электроэнергии и энергоресурсов различного класса и размера.

Основные возможности:

  • опрос различных типов цифровых приборов учета;
  • поддержка широкого спектра проводных и беспроводных каналов связи;
  • синхронизация времени в счетчиках;
  • обеспечение удобного и понятного конфигуратора для системы сбора данных;
  • оперативный мониторинг состояния приборов учета;
  • гибкая система расписаний опроса;
  • сведение баланса, расчет и контроль допустимого небаланса;
  • формирование макетов обмена данными по стандартам оптового рынка электроэнергии;
  • удаленное отключение нагрузки;
  • обмен данными со смежными системами по протоколу OPC;
  • гибкий механизм подключения пользовательских отчетов;
  • поддержка различных баз данных - Oracle, MSSQL, PostgreSQL.



Системы оперативного постоянного тока

Современную систему энергоснабжения объектов энергетики и промышленных предприятий невозможно создать без систем оперативного постоянного тока (СОПТ).

Основная область использования СОПТ - бесперебойное (автономная работа не менее 30минут) электропитание объектов средней и большой мощности в энергетике (ПС 110-750кВ), нефтяной и газовой отраслях, промышленности, объектов связи и телекоммуникаций.

Острая потребность в модернизации и перевооружении объектов электроэнергетики, а также ввод новых мощностей требует использования надежных систем бесперебойного электроснабжения, удовлетворяющих современным требованиям эксплуатации. Основным партнером БПА по СОПТ является мировой лидер в области систем гарантированного питания – компания GUTOR, входящая группу Schneider-Electric. Предлагаемые СОПТ аттестованы в ФСК ЕЭС и МРСК, а также имеют сертификаты ГОСТ Р.

Типовой состав СОПТ, предлагаемый БПА включает:

  • зарядно-выпрямительные устройства (ЗВУ) с возможностью, установки балластного устройства на выходе,
  • аккумуляторные батареи (АБ) с блоком защиты АБ,
  • щит распределения постоянного тока (ЩПТ),
  • блок аварийного освещения (БАО),
  • шкафы распределения оперативного постоянного тока (ШРОТ),
  • устройство контроля изоляции полюсов сети относительно земли,
  • систему автоматизированного поиска мест повреждения изоляции полюсов сети относительно земли,
  • устройства регистрации аварийных процессов и событий (СОПТ) (опция),
  • устройство мониторинга и удалённого управления, а также средства выдачи сигнала обобщённой неисправности в АСУТП,
  • инверторною установку с сетевым байпасом для питания от СОПТ электроприёмников переменного тока особой важности (опция).



Собственные нужды подстанции

Системы собственные нужд подстанций обеспечивают работу подстанций, осуществляя электроснабжение внутренних потребителей подстанции оперативным постоянным и переменным током. Авария (потеря) систем собственных нужд приводит к погашению подстанции в целом, а также к серьезным проблемам при последующем вводе ее в работу. Поэтому при разработке систем собственных нужд требуется руководствоваться выбором надежного и качественного электрооборудования.

Решения БПА по системам собственных нужд включают:

  • трансформаторы собственных нужд,
  • независимый источник питания (как правило, это дизель-генераторная установка),
  • распределительное устройства среднего напряжения,
  • щит собственных нужд (два или три ввода с АВР),
  • систему оперативного постоянного тока: -полноценная СОПТ, включающую зарядно-выпрямительные устройства, аккумуляторные батареи и щиты постоянного тока, или комплектные СОПТ и ШОТ для небольших подстанций
  • распределительные шкафы и панели оперативного тока (ШРОТ, ППТ)
  • автоматизированную систему для интеграции оборудования собственных нужд в АСУТП подстанций.

Предлагаемое оборудование сертифицировано согласно требованиям Таможенного союза, соответствует требованиям ГОСТ Р, а также имеет аттестацию в ФСК ЕЭС и МРСК.

Компания БПА оказывает полный комплекс услуг по собственным нуждам подстанций, а именно:

  • профессиональный подбор оборудования, предложение эффективных технических решений,
  • разработка технических заданий и рабочих проектов,
  • производство сертифицированных шкафов ЩСН, ЩПТ, ШОТ, ШРОТ, ППТ, Комплектных СОПТ,
  • комплектацию и поставку оборудования собственных нужд,
  • выполнение строительно-монтажных, шеф-монтаж и пуско-наладочных работ,
  • ретрофит и модернизация старого оборудования,
  • сервисное обслуживание.



Системы бесперебойного питания

Промышленные источники и агрегаты бесперебойного питания (ИБП и АБП) предназначены для питания ответственных трехфазных и однофазных электрических потребителей, требующих высокого качества питающего напряжения и предъявляющих повышенные требования к надежности электропитания.

Основным партнером БПА по промышленным ИБП является мировой лидер в области систем гарантированного питания – компания GUTOR, входящая группу Schneider-Electric. GUTOR занимается, прежде всего, проектированием и разработкой собственных технологий высококачественной защиты электропитания. Промышленные источники бесперебойного питания GUTOR удовлетворяют требованиям таких отраслей, как нефтегазовая, нефтехимическая, химическая промышленности и производство и передача электроэнергии.

ИБП марки GUTOR рассчитаны на выходную мощность от 5 до 220 кВА, поддерживают все распространенные входные и выходные напряжения и частоты. По желанию Заказчика возможно выполнение индивидуальных ИБП на более высокая мощность. Для улучшения надежности и производительности модули ИБП соединяются параллельно (от 2 до 9 устройств). Наличие широкого спектра дополнительных опций расширяет функциональность промышленных ИБП под многообразные требования Заказчика.

Технология GUTOR обеспечивает главные требования ответственных потребителей бесперебойного электропитания:

  • функциональную гибкость, максимальную безопасность и надежность систем;
  • двойное преобразование;
  • параллельное резервирование;
  • активное разделение нагрузки;
  • модульная конструкция;
  • аккумуляторы закрытого и герметизированного типов в комплекте с оригинальными комплектующими концерна «HAWKER GmbH», Германия.

Результатом работы БПА является сданная «под ключ» современная комплексная система обеспечения объекта гарантированным электропитанием, собственные системы мониторинга и контроля которой увязаны с общей АСУ ТП предприятия.




Преобразователи частоты и устройства плавного пуска

Преобразователи частоты (УПП) или частотно регулируемые приводы (ЧРП) используются для целей автоматизации установок с электродвигателем, регулирования оборотов двигателя, энергосбережения, а также способствуют уменьшению эксплуатационных издержек и износа управляемых механизмов. Устройства плавного пуска позволяют обеспечить плавный (безударный) пуск и торможение электродвигателей.

Наибольший экономический эффект достигается использованием ПЧ для насосов и вентиляторов в случае относительно большой глубине регулирования оборотов двигателя. В системах вентиляции, кондиционирования и водоснабжения, применение ПЧ стало фактически стандартом.

Сегодня на рынке представлено множество модификаций ПЧ и УПП разных производителей. Компания БПА делает ставку на качественные приводы от мировых лидеров данного направления:

  • Rockwell Automation (Allen-Bradley),
  • ABB, Siemens,
  • Danfoss,
  • Schneider-Electric.

По требованиям Заказчика возможна поставка преобразователей частоты других производителей.

Предложения БПА включает полный комплекс услуг по внедрению ПЧ и УПП на класс напряжения от 0,4кВ до 10кВ:

  • комплексное обследование электроустановок,
  • разработка и обоснование технических решений,
  • разработка технических заданий,
  • проектирование,
  • проведение экспертизы проектов,
  • защита проектов и электроустановок в надзорных органах
  • производство сертифицированных шкафов с ПЧ и УПП (НКУ типа МCC),
  • поставка электрооборудования в любую точку страны и за рубеж,
  • выполнение строительно-монтажных, шеф-монтаж и пуско-наладочных работ,
  • консалтинг по вопросам ПЧ и УПП,
  • сервисное обслуживание.



Силовое оборудование для распределения электроэнергии

В условиях роста потребления электроэнергии, а также ужесточения требований к надежности и качеству распределительных систем электроэнергии возникла острая потребность внедрения современного подстанционного оборудования (трансформаторов, комплектных подстанций, распределительных устройств, коммутационных аппаратов, узлов учета). Модернизация существующих подстанций позволяет обеспечить стабильное электроснабжение, увеличить запас мощности для дальнейшего развития потребителей.

Компания БПА выступает интегратором комплексных решений по внедрению современного распределительного электрооборудования от мировых лидеров данного направления:

  • ABB,
  • Siemens,
  • Eaton,
  • Schneider-Electric,

а также отечественных производителей.


Предложения БПА включает полный комплекс услуг по внедрению силового электрооборудования от 0,4кВ до 220кВ (трансформаторы силовые и измерительные, устройства компенсации реактивной мощности, распределительные устройства, комплектные/блочно-модульные/бетонные трансформаторные подстанции, блок-боксы с НКУ, выключатели, ограничители перенапряжений, и прочее):

  • комплексное обследование электроустановок,
  • разработка и обоснование технических решений,
  • разработка технических заданий,
  • проектирование,
  • проведение экспертизы проектов, защита проектов и электроустановок в надзорных органах
  • производство сертифицированных шкафов НКУ,
  • комплектация и поставка электрооборудования и материалов,
  • интеграция силового электрооборудования в АСУТП подстанций и предприятий
  • выполнение строительно-монтажных, шеф-монтаж и пуско-наладочных работ,
  • выполнение испытаний электроустановок с разработкой отчетов по форме Ростехнадзора,
  • обучение оперативного и эксплуатационного персонала работе с новым оборудованием,
  • ретрофит электрооборудования,
  • сервисное обслуживание.




Системы мониторинга

Системы мониторинга (СМ) параметров силового трансформаторного оборудования класса напряжений 110-1250кВ предназначены для непрерывного измерения и регистрации основных параметров трансформаторов, автотрансформаторов и реакторов в процессе эксплуатации. Современные системы СМ позволяют выявлять дефекты в работе силовых трансформаторов и другого оборудования ПС на ранней стадии их развития, а следовательно принимать решение по ликвидации дефектов до возникновения аварийных ситуаций. Это не только предотвращает значительные ущербы, но и сокращает время простоя, снижает затраты на ремонты и продляет срок службы трансформаторов.

БПА является представителем и сервис-партнером компании ООО «Энергоавтоматизация», г. Запорожье – производителя СМ (систем независимого контроля - СНК) типа SAFE-Т. БПА осуществляет продвижение систем SAFE-Т на территории РФ, выполняет лицензионное производство, оказывает услуги по монтажу и пуско-наладке, гарантийному и сервисному обслуживанию SAFE-Т, а также приборов непрерывного контроля газо-влагосодержания в трансформаторном масле типа Calisto, производства компании Morgan Schaffer Inc, Канада.

Функциональные возможности СНК:

  • осуществление непрерывного контроля состояния силового трансформаторного оборудования в режиме “on-line”;
  • своевременное предоставление информации оперативному персоналу для контроля и регулирования режимов работы оборудования и своевременного принятия необходимых мер при предаварийных режимах, а также информации для анализа аварийных режимов;
  • анализ состояния силового трансформаторного оборудования по накопленным за весь период эксплуатации архивам параметров и событий.

Системы SAFE-Т и приборы Calisto аттестованы в ФСК ЕЭС.
